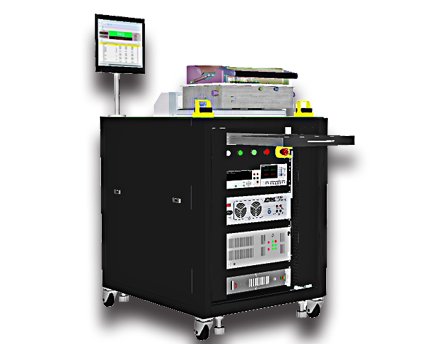

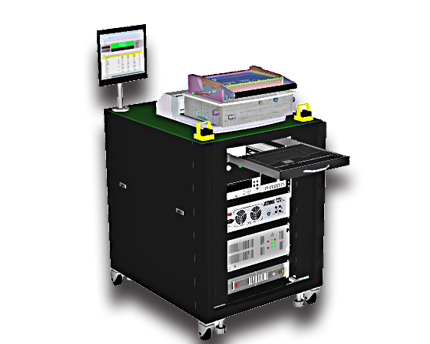

GA500-功能測試系統（15U）
發布時間：2018.08.22
GA500系列產品為新一代的獨立型PCBA功能測試系統，系統采用一站式全自動測試的一體化測試方案，有效的簡化了生產線及實驗室對產品功能測試的手動操作，提高生產測試效率，強大的
詳情
產品概述：
GA500系列產品為新一代的獨立型PCBA功能測試系統，系統采用一站式全自動測試的一體化測試方案，有效的簡化了生產線及實驗室對產品功能測試的手動操作，提高生產測試效率，強大的測試軟件功能實現了對測試數據的追溯和分析功能，讓你的測試變的更簡單，產品品質更高。
支持功能列表：
| 功能列表 | 功能列表 | ||
| 1 | 電壓測試/Voltage test | 12 | 負載特性測試/Load characteristic test |
| 2 | 電流測試/Current test | 13 | 按鈕測試/Button test |
| 3 | 電阻測試/Resistance test | 14 | 開關測試/Switch test |
| 4 | LED測試/Led test | 15 | USB通訊測試/USB communication test |
| 5 | 電感測試/Inductance test | 16 | I2C讀寫測試/I2C reading and writing test |
| 6 | 電容測試/Capacitance test | 17 | RS232/485通訊測試/RS232/485 communication test |
| 7 | 頻率輸出測試/Frequency output test | 18 | 網口測試/LAN test |
| 8 | PWM輸入輸出測試/PWM input and output test | 19 | SPI通訊測試/SPI communication test |
| 9 | 數字IO測試/Digital IO test | 20 | 聲音測試/Sound test |
| 10 | 芯片燒錄/Chip programming | 21 | 其它通訊測試/Other communication tests |
| 11 | 模擬信號IO測試/AIO test | 22 | 邏輯測試/Logic test |
系統配置及選型：
| 功能 | GA511 | GA512 | GA521 | GA532 | GA541 | GA542 | GA543 | GA611 | GA612 | GA621 | GA622 | GA623 | ||
| 產品供電 | 直流電壓范圍 | 0-30V | 2.5/3.3/5.0V | 0-30V | 0-60V | 0-150V | 0-300V | 0-300V | 0-300V | 0-360V | 0-360V | 0-750V | 0-750V | 0-750V |
| 直流電流范圍 | 0-3A | 0-3A | 0-18A | 0-15A | 0-1.2A | 0-6A | 0-12A | 0-12A | 0-300A | 0-300A | 0-30A | 0-30A | 0-30A | |
| 直流通道數 | 2 | 1 | 5 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | 1 | |
| 交流電壓范圍 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 0-300V | ||
| 交流電流范圍 | 0-2A | |||||||||||||
| 交流通道數 | 1 | |||||||||||||
| 電壓測試 | 電壓范圍 | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | AC/DC 0-300V | |
| 精度 | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | ||
| 通道數 | 60 | 64 | 64 | 64 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | ||
| 電流測試 | 電流范圍 | 0-36V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | 0-100V | |
| 精度 | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | 0.02% | ||
| 通道數 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 電阻測試 | 電阻范圍 | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | 0-100MΩ | |
| 精度 | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | 0.10% | ||
| 通道數 | 60 | 60 | 60 | 60 | 60 | 28 | 60 | 28 | 60 | 28 | 60 | 28 | ||
| LED測試 | 通道數 | 8 | 8 | 8 | 8 | 8 | 4 | 8 | 4 | 8 | 4 | 8 | 4 | |
| DI | 電平 | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | |
| 通道數 | 64 | 64 | 64 | 64 | 64 | 32 | 64 | 32 | 64 | 32 | 64 | 32 | ||
| DO | 電平 | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | TTL(0-5V)/24V | |
| 通道數 | 48 | 48 | 48 | 48 | 48 | 24 | 48 | 24 | 48 | 24 | 48 | 24 | ||
| AI | 電壓范圍 | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | |
| 精度 | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | ||
| 采樣率 | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | 250 kS/s | ||
| 通道數 | 32 | 32 | 32 | 32 | 32 | 16 | 32 | 16 | 32 | 16 | 32 | 16 | ||
| AO | 電壓范圍 | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | ±10V | |
| 精度 | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | ||
| 采樣率 | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | 900 kS/s | ||
| 通道數 | 4 | 4 | 4 | 4 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | ||
| 繼電器 | 電壓范圍 | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | AC 250V/DC 220V | |
| 電流范圍 | 5A | 5A | 5A | 5A | 5A | 2A | 5A | 2A | 5A | 2A | 5A | 2A | ||
| 通道數 | 48 | 48 | 48 | 48 | 48 | 24 | 48 | 24 | 48 | 24 | 48 | 24 | ||
| 通訊 | USB | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| RS232 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| RS485 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | ||
| RS422 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | ||
| LAN | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| CAN | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| I2C | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| SPI | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| LIN | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| K-LINE | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| ONE-WIRE | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| GPIB | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| 燒錄 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| 負載 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| LCR測試 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
| MES | 數據庫 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | |
| 掃碼 | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | 1D/2D | ||
| 標簽打印 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | 可選 | ||
詳情資料下載：
GA500-600系列手冊下載
